ساخت انواع قالب پروفیل آلومینیوم | از طراحی تا تولید
یکی از مهم‌ترین عوامل در کیفیت، دقت و تنوع پروفیل‌های آلومینیومی، طراحی و ساخت قالب‌های اکستروژن استاندارد و دقیق است. بندینی با همکاری تأمین‌کنندگان معتبر و متخصص در زمینه ساخت قالب، امکان تولید و تأمین انواع قالب را متناسب با نیاز مشتریان فراهم کرده است.
قالب پروفیل آلومینیوم یکی از اصلی‌ترین اجزای فرایند اکستروژن آلومینیوم است که نقش تعیین‌کننده‌ای در شکل، کیفیت سطح و دقت ابعادی پروفیل دارد. ساخت دقیق و اصولی این قالب‌ها نیازمند دانش مهندسی، ابزارهای دقیق و تجربه بالا در قالب‌سازی برای پروفیل آلومینیوم است. در ادامه، مراحل ساخت قالب از طراحی تا تولید را بررسی می‌کنیم.
برای دریافت مشاوره لطفا فرم زیر را پر کنید
خدمات ما در زمینه تأمین قالب اکستروژن آلومینیوم

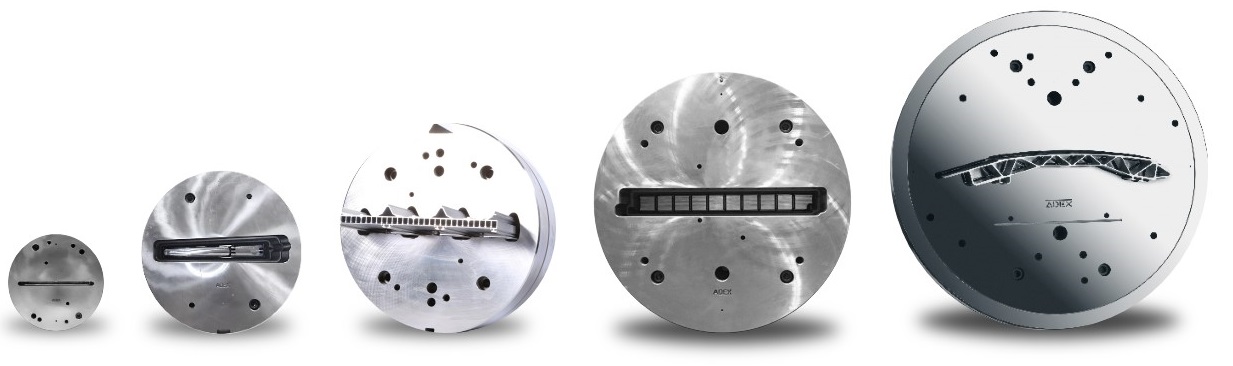

🔹 تأمین قالب‌های تک‌پروژه‌ای یا چندحفره‌ای برای انواع مقاطع ساده، پیچیده یا صنعتی
🔹 طراحی مهندسی قالب با در نظر گرفتن شکل، ضخامت، ابعاد، میزان خروجی و نوع آلیاژ
🔹 ساخت قالب با دقت بالا و عمر مفید بالا، با استفاده از فولادهای آلیاژی مخصوص قالب اکستروژن
🔹 نگهداری، اصلاح یا بازسازی قالب‌های موجود جهت افزایش بهره‌وری
🔹 ارزیابی و تأیید فنی نقشه‌های قالب پیشنهادی مشتری پیش از ساخت
مزایای همکاری با بندینی:
✔️ دسترسی به شبکه‌ای از قالب‌سازان با تجربه
✔️ کاهش زمان ساخت و تحویل قالب
✔️ پشتیبانی فنی در مرحله طراحی تا تست قالب
✔️ صرفه‌جویی در هزینه‌های تولید با انتخاب بهینه نوع قالب
سفارش تولید بیلت آلومینیوم
مراحل ساخت قالب پروفیل آلومینیوم
1. طراحی قالب پروفیل آلومینیوم
فرایند ساخت قالب با طراحی قالب اکستروژن آلومینیوم آغاز می‌شود. در این مرحله، شکل نهایی پروفیل، ضخامت دیواره‌ها، محل عبور هوا و نقاط بحرانی از نظر جریان مواد بررسی می‌شود.
طراحان با استفاده از نرم‌افزارهای مهندسی مانند CAD و Simulation جریان مواد، مدل سه‌بعدی قالب را طراحی کرده و بهترین مسیر خروج آلومینیوم از دای (Die) را تعیین می‌کنند تا محصول نهایی بدون تاب‌خوردگی و حباب تولید شود.
2. انتخاب مواد اولیه برای قالب
در قالب‌سازی برای پروفیل آلومینیوم، انتخاب فولاد مناسب اهمیت زیادی دارد. معمولاً از فولادهای ابزار گرم‌کار مانند H13 استفاده می‌شود که در برابر دمای بالا، فشار و سایش مقاومت بالایی دارند. کیفیت فولاد مستقیماً بر عمر قالب و کیفیت سطح پروفیل اکستروژن‌شده تأثیر می‌گذارد.
3. ماشین‌کاری و ساخت قالب
پس از تایید طراحی، قالب وارد مرحله تولید می‌شود. این مرحله شامل فرآیندهای زیر است:
ماشین‌کاری CNC برای ایجاد فرم دقیق کانال‌ها و حفره‌ها
EDM (ماشین‌کاری با تخلیه الکتریکی) برای ایجاد جزئیات ظریف
سنگ‌زنی و پرداخت نهایی جهت دستیابی به سطح صیقلی و یکنواخت
در این بخش، دقت و تلرانس‌ها به‌صورت میکرونی کنترل می‌شود تا در هنگام اکستروژن، پروفیل بدون اعوجاج از قالب خارج گردد.
4. عملیات حرارتی و مونتاژ قالب

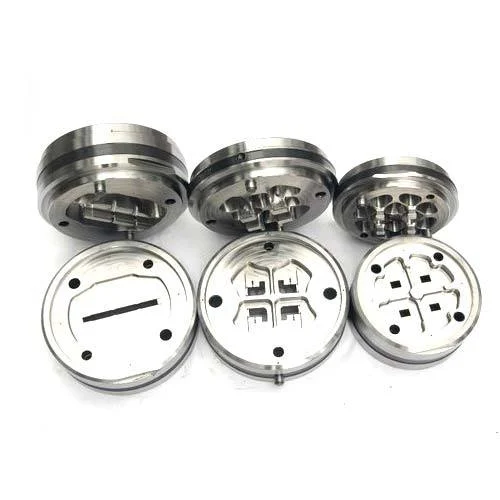

قالب‌ها پس از ساخت، تحت عملیات حرارتی قرار می‌گیرند تا سختی و مقاومت آن‌ها افزایش یابد. سپس قطعات مختلف قالب شامل دای (Die)، مندرل (Mandrel)، پشتیبان (Backer) و نگهدارنده (Holder) مونتاژ می‌شوند.
5. تست و اصلاح قالب
قبل از تولید انبوه، قالب در خط اکستروژن تست می‌شود. اگر پروفیل دارای نقصی مانند موج، ترک یا عدم یکنواختی باشد، قالب اصلاح می‌گردد تا بهترین کیفیت حاصل شود. این مرحله تضمین‌کننده دوام و عملکرد دقیق قالب است.
کاربردهای قالب اکستروژن آلومینیوم
قالب اکستروژن آلومینیوم برای تولید انواع مقاطع صنعتی و تزئینی استفاده می‌شود، از جمله:
پروفیل‌های ساختمانی (درب، پنجره، نما)
قطعات صنعتی (رادیاتور، هیت‌سینک، فریم دستگاه‌ها)
پروفیل‌های اختصاصی در صنایع خودروسازی، الکترونیک و روشنایی
هر نوع کاربرد نیازمند طراحی اختصاصی قالب است تا خروجی مطابق با نیاز مشتری باشد.
جمع‌بندی
فرایند ساخت قالب پروفیل آلومینیوم ترکیبی از طراحی دقیق، انتخاب متریال مناسب و فناوری‌های پیشرفته ماشین‌کاری است. کیفیت و دوام قالب مستقیماً بر راندمان تولید، مصرف انرژی و کیفیت نهایی پروفیل تأثیر دارد. انتخاب یک مجموعه متخصص در قالب‌سازی برای پروفیل آلومینیوم می‌تواند تضمین‌کننده تولیدی اقتصادی، باکیفیت و ماندگار باشد.
