نمای کرتین وال

نمای کرتین وال چیست؟

<نمای کرتین وال یک سازه یا ساختار خود ایستا و معمولا از جنس آلومینیوم است. نمای کرتین وال به عنوان نمای خشک محسوب میشود. کرتین وال عموما از عناصر شیشه ای، پانل های فلزی و یا سنگ نازک استفاده میشود. بطور کلی ساختار کرتین وال آلومینیومی از لامل آلومینیومی ، شیشه و…. تشکیل میشود. در معماری مدرن اغلب از نمای کرتن وال شیشه ای استفاده میشود . که به آن نمای شیشه ای ساختمان یا نمای لامل شیشه ای نیز گفته میشود.

نمای لامل

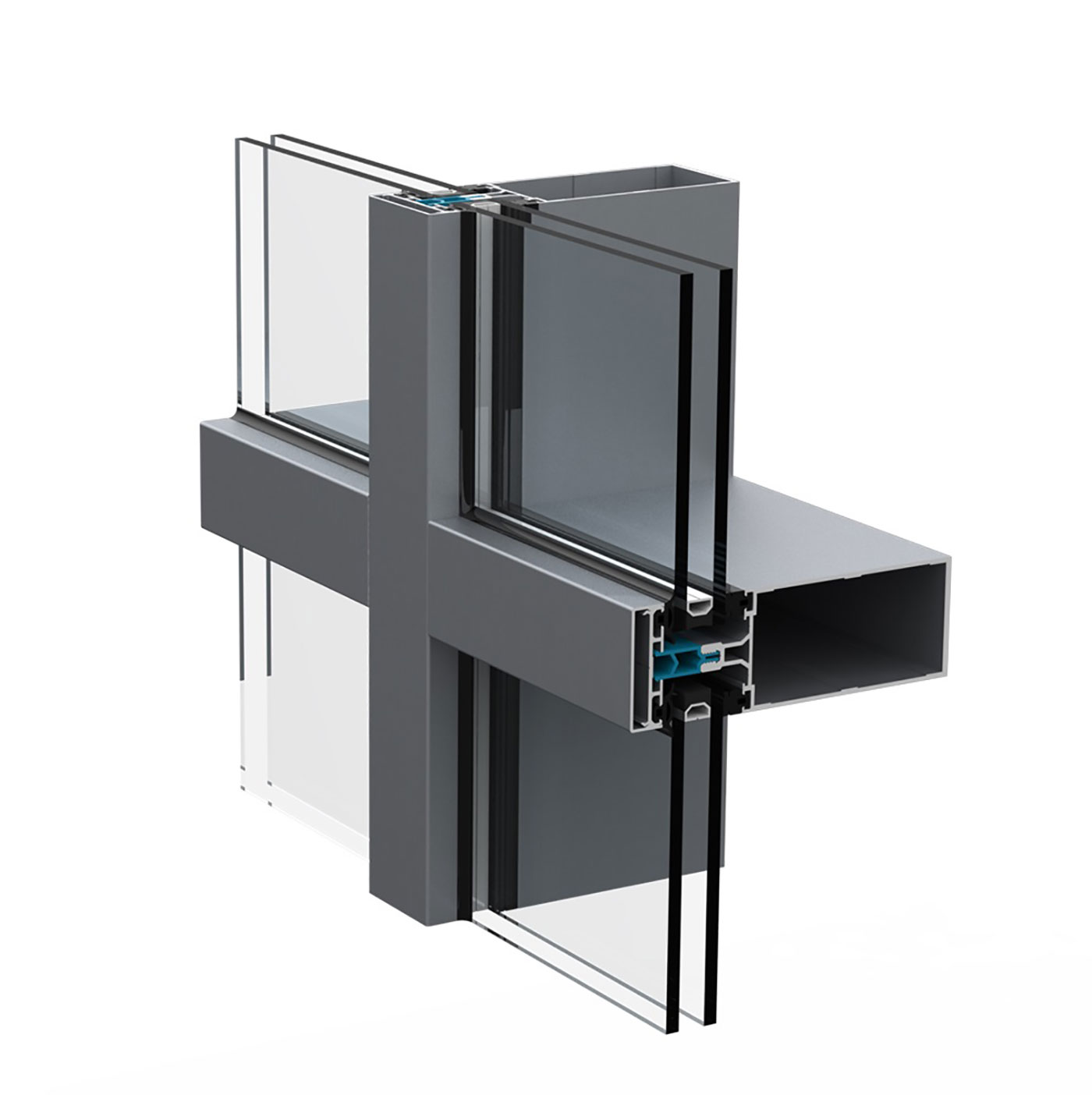

به ساختار فلزی کرتین وال که شیشه های نما را در برمیگیرد لامل میگویند. به عبارتی لامل ها نقش محوریت ساختمان را دارند. و خود به تنهایی یک سازه کامل به حساب می آیند.

به نمای کرتین وال نمای لامل هم گفته میشود. لامل ها از پروفیل آلومینیوم تشکیل میشوند. و دارای دو بخش لامل افقی ( ترنزوم ) و لامل عمودی ( مولیون ) هستند.

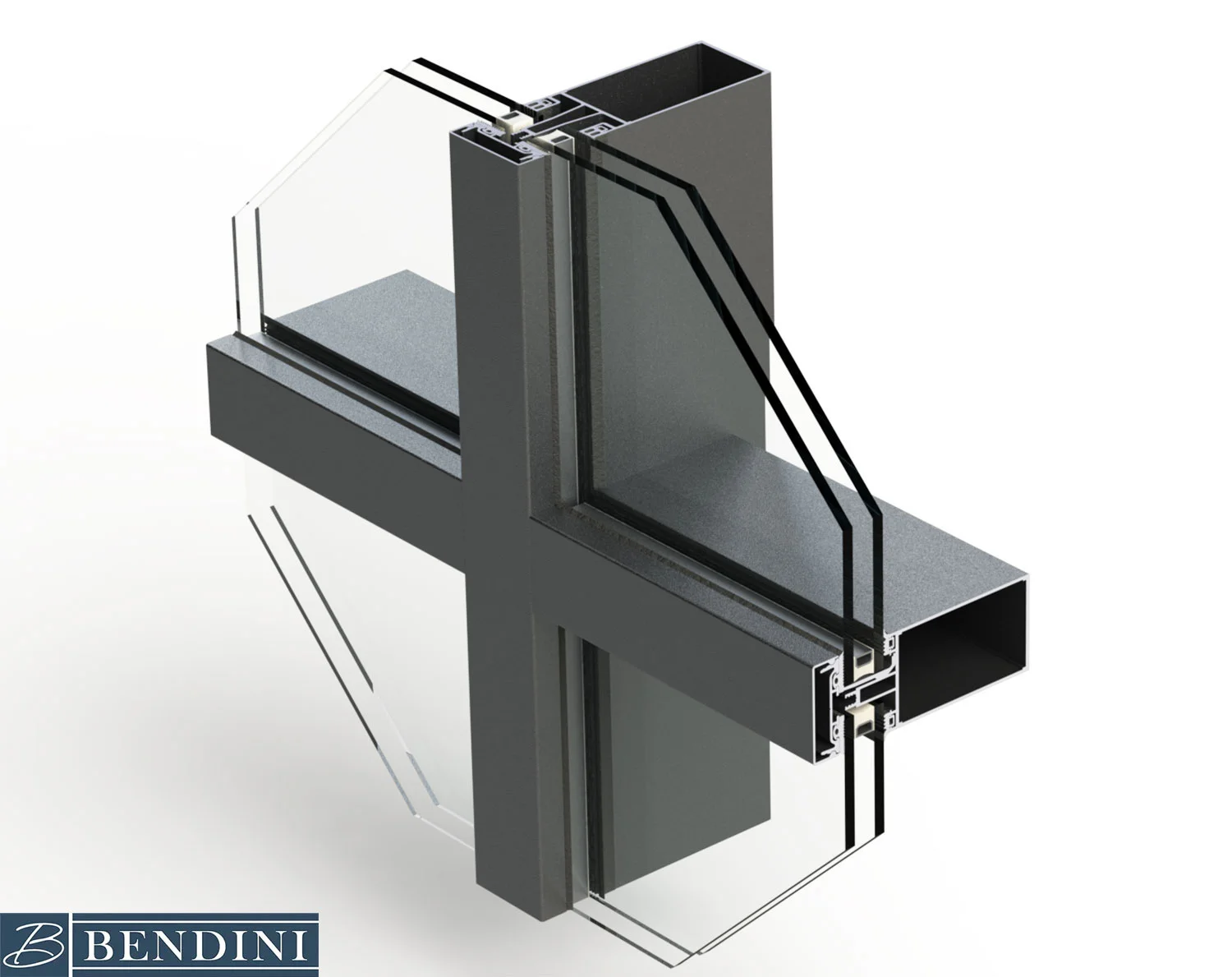

نمای کرتین وال بندینی Bendini CurtinWall
نمای کرتین وال بندینی

نمای شیشه ای

در نمای کرتین وال ساختمان ، از پانل های شیشه ای و مات به صورت نصب داخلی و خارجی استفاده میشود. نمای شیشه ای همانطور که از اسمش پیداست ، از سیستم تمام شیشه برای نمای ساختمان استفاده میشود . عموما دو نوع شیشه در نمای ساختمان استفاده میشود: شیشه ویژن ( یا شفاف ) و شیشه اسپندرال ( یا مات ). شیشه ویژن عمدتا عایق شیشه ای است و ممکن است دارای یک یا دو لایه روکش شده باشد. و معمولا در نمای اصلی کرتین وال ها استفاده میشوند. شیشه اسپندرال می تواند یک شیشه یکپارچه ، روکش و یا عایق باشد. به دلیل مات بودن شیشه اسپندرال، از آن در جاهایی که احتیاج به کاور فضا است استفاده میکنند. در بخش هایی از ساختمان ممکن است به دلیل وجود یسری مصالح ساختمانی، داکت و سیم کشی های داخلی ساختمان، نمای ظاهری جالبی نداشته نباشد. از شیشه مات اسپندرال استفاده میشود.

پنل های مات در کرتن وال

پانل های مات معمولا شامل شیشه مات ، ورق های کامپوزیت ، سنگ نازک و سایر مواد مانند پلاستیک تقویت شده با فیبر هستند.

پانل های فلزی می توانند به اشکال مختلفی از جمله صفحه آلومینیومی ، فولاد ضد زنگ یا سایر فلزات ، پانل های کامپوزیت نازک و… هستند.

پانل های سنگی نازک معمولاً گرانیتی هستند. از مرمر سفید به دلیل مستعد بودن در تغییر شکل ناشی از هیسترزیس استفاده نمیشود.

پنجره کرتین وال

در نمای شیشه ای ساختمان، فریم ها به ساختار اصلی ساختمان وصل میشوند. و هیچ بار وزنی روی سقف یا کف ساختمان وارد نمیکنند.

سیستم های کرتین وال میتواند به دو صورت سیستم های استاندارد و یا به صورت سفارشی با توجه به معماری ساختمان تولید شوند. ترجیحا توصیه میشود برای انتخاب سیستم نمای ساختمان خود از مشاوران و متخصصین مرتبط کمک بگیرید.

اجرای نمای کرتین وال

کرتین وال را می توان از لحاظ روش ساخت و نصب در دسته بندی های کلی زیر قرار داد:

  •   سیستم های واحد.

  •   سیستم های یکپارچه یا ماژولار.



در سیستم های واحد ، کرتین وال از واحدهای بزرگی که در کارخانه مونتاژ و لعاب می شوند تشکیل شده است . کرتین وال به صورت واحد به محل ارسال و بر روی ساختمان بنا می شود.
سیستم های یکپارچه به عنوان سیستم های ماژولار در بازار شناخته می شوند. در سیستم ماژولار قاب و پنل های شیشه ای یا مات روی هم نصب میشوند و به صورت قطعه به هم وصل می شوند.

مولیون های افقی و عمودی با ماژول های مجاور چفت و با هم درگیر میشوند.

نحوه اجرای شیشه کرتین وال

هر دو سیستم استیک و ماژولار دارای سیستم های عایق بندی داخلی و خارجی هستند. سیستم های داخلی و خارجی دارای مزایا و معایبی هستند که در موردشان صحبت خواهیم کرد.

در سیستم های عایق بندی داخلی امکان نصب شیشه را از داخلی ساختمان و کرتین وال میدهد. یکی از معایب این سیستم نفوذ پذیری در برابر هوا است.

این سیستم ها اغلب در جاهایی که دارای محدودیت دسترسی به فضای داخلی کرتن وال هستند استفاده میشود . برای ساخت و ساز های مرتفع عموما از این عایق بندی استفاده میشود.

همچنین برای ساخت و ساز های کم ارتفاع با دسترسی آسان به نمای ساختمان ، به طور معمول عایق بندی خارجی درنظر گرفته  میشود.

در این سیستم ها ، پانل های شیشه ای و مات از قسمت بیرونی کرتین وال نصب میشوند. سیستم هایی که از بیرون ساختمان نصب میشوند برای تعمیر یا تعویض قطعا احتیاج به نصب داربست دارند.

قیمت نمای کرتین وال

قیمت کرتین وال ها با توجه به سیستم پروفیل آلومینیوم و اکسسوری مورد استفاده (داخلی یا خارجی ) متفاوت است. هزینه کلی اجرای کرتن وال با سیستم استیک نسبت به سیستم یونیتایز کمتر و بصرفه تر است.

ولی سیستم یونیتایز به دلیل بالا بودن سرعت در نصب، یکسری هزینه های جانبی را کمتر میکند.

در ابتدای کار باید گزارشی مبنی بر میزان مقاومت ساختمان ، ابعاد و میزان پروفیل مورد استفاده به صاحب ساختمان داده شود . سپس با توجه به موارد گفته شده نوع کرتین وال مورد استفاده مشخص میشود.

مرحله بعد انجام محاسبات و مدل سازی توسط نرم افزارهای تخصصی معماری و ساختمان سازی است.
