پنل خورشیدی خانگی و صنعتی؛ معرفی، نحوه عملکرد، ساختار، انواع و کاربردها
با افزایش هزینه تولید و مصرف انرژی و همچنین اهمیت استفاده از منابع تجدیدپذیر، انرژی خورشیدی یکی از مهمترین راهکارهای تولید برق پاک است. پنل خورشیدی یا پنل فتوولتائیک (PV) تجهیزی است که انرژی تابشی خورشید را مستقیماً به انرژی الکتریکی تبدیل میکند. این فناوری از یک سو امکان تولید برق برای یک ساختمان مسکونی را فراهم میکند و از سوی دیگر میتواند در نیروگاههای بزرگ خورشیدی برای تولید برق در مقیاس صنعتی مورد استفاده قرار گیرد.

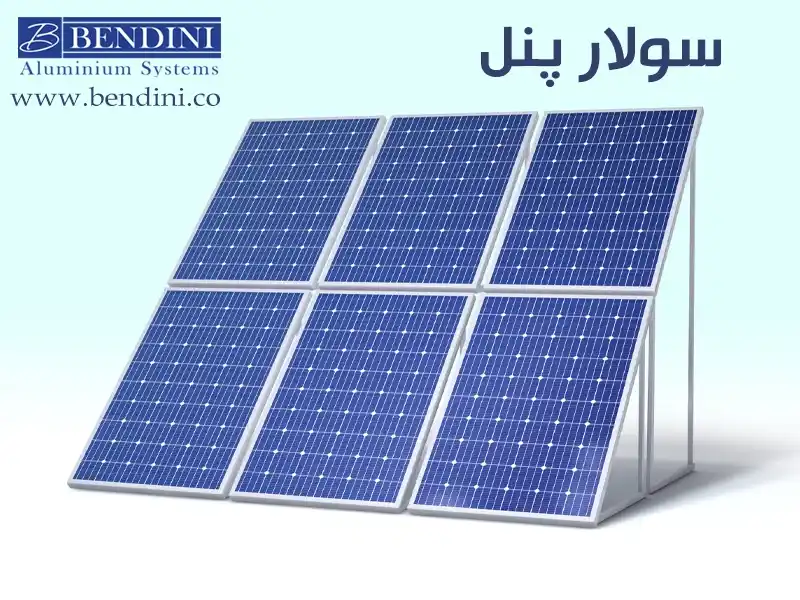

پنلهای خورشیدی که به آنها سولار پنل هم میگویند برخلاف بسیاری از تجهیزات تولید برق، قطعات متحرک بسیار کمی دارند و در هنگام تولید انرژی، سوخت مصرف نمیکنند. به همین دلیل میتوان از آنها در پشتبام منازل، ساختمانهای تجاری، کارخانهها، زمینهای کشاورزی، نیروگاههای خورشیدی و حتی مناطق دورافتاده استفاده کرد. البته پنل بهتنهایی یک سیستم کامل تولید برق نیست و تجهیزاتی مانند اینورتر، سازه نگهدارنده، کابلها، تجهیزات حفاظتی و در برخی پروژهها باتری نیز در کنار آن قرار میگیرند.
پنل خورشیدی چیست؟
پنل خورشیدی مجموعهای از سلولهای فتوولتائیک است که معمولاً از مواد نیمهرسانا، بهویژه سیلیکون، ساخته میشوند. هر سلول بهتنهایی مقدار نسبتاً محدودی برق تولید میکند؛ بنابراین تعداد زیادی سلول به یکدیگر متصل میشوند تا یک ماژول یا پنل خورشیدی را تشکیل دهند. چند پنل نیز میتوانند بهصورت سری و موازی به یکدیگر متصل شوند و یک آرایه خورشیدی با توان بالاتر ایجاد کنند.
به زبان ساده، مسیر تبدیل انرژی در یک سیستم فتوولتائیک را میتوان اینگونه بیان کرد:
نور خورشید ← سلول خورشیدی ← پنل خورشیدی ← آرایه خورشیدی ← اینورتر ← برق قابل مصرف
برق تولیدشده توسط سلولهای خورشیدی در ابتدا از نوع جریان مستقیم یا DC است. از آنجا که اغلب تجهیزات ساختمان و شبکه برق با جریان متناوب یا AC کار میکنند، اینورتر برق DC را به برق AC تبدیل میکند.
پنل خورشیدی چگونه کار میکند؟
مکانیزم عملکرد پنل خورشیدی بر اساس پدیدهای به نام اثر فتوولتائیک است. سلول خورشیدی از یک ماده نیمهرسانا تشکیل شده که معمولاً سیلیکون است. زمانی که نور خورشید به سطح سلول برخورد میکند، بخشی از انرژی فوتونهای نور توسط ماده نیمهرسانا جذب میشود. این انرژی باعث آزاد شدن الکترونها شده و شرایط لازم برای ایجاد جریان الکتریکی را فراهم میکند.
در ساخت سلول خورشیدی معمولاً لایههایی با ویژگیهای الکتریکی متفاوت ایجاد میشود. ایجاد میدان الکتریکی داخلی در محل اتصال این لایهها کمک میکند بارهای الکتریکی در جهت مشخص حرکت کنند. در نتیجه، هنگامی که مدار خارجی به سلول متصل باشد، جریان الکتریکی برقرار میشود. اما برق تولیدشده در این مرحله هنوز برای بسیاری از لوازم خانگی مناسب نیست، زیرا به صورت DC تولید شده است. جریان DC از پنلها به سمت اینورتر حرکت میکند و اینورتر آن را به جریان AC تبدیل میکند. در سیستمهای متصل به شبکه، برق تولیدشده برای مصرف ساختمان استفاده میشود و بسته به طراحی و مقررات پروژه، برق مازاد نیز به شبکه تحویل میشود. در سیستمهای مستقل از شبکه، باتری میتواند برق اضافی را برای استفاده در زمان نبود تابش ذخیره کند.
ساختار پنل خورشیدی
یک پنل خورشیدی از چندین بخش تشکیل میشود که هرکدام وظیفه مشخصی دارند. مهمترین اجزای ساختاری آن عبارتاند از:
۱. سلولهای خورشیدی
سلولها مهمترین بخش پنل هستند و وظیفه تبدیل انرژی نور خورشید به برق را بر عهده دارند. این سلولها معمولاً بر پایه سیلیکون ساخته میشوند و با اتصال تعداد زیادی از آنها به یکدیگر، توان مورد نیاز پنل به دست میآید.
۲. شیشه محافظ
سطح جلویی پنل معمولاً با شیشهای مقاوم پوشانده میشود تا سلولها در برابر عوامل محیطی مانند بارندگی، گردوغبار، باد و ضربه محافظت شوند. شیشه باید ضمن ایجاد حفاظت، امکان عبور مناسب نور به سمت سلولها را نیز فراهم کند.
۳. لایههای کپسولهکننده
سلولهای خورشیدی بین لایههای محافظ و عایق قرار میگیرند. این لایهها از سلولها در برابر رطوبت، تنشهای محیطی و آسیبهای مکانیکی محافظت میکنند و به افزایش دوام پنل کمک میکنند.
۴. صفحه پشتی
در قسمت پشت پنل، لایهای محافظ قرار میگیرد که وظیفه عایقکاری و حفاظت از ساختار داخلی پنل را بر عهده دارد. در برخی طراحیها نیز از ساختارهای شیشه-به-شیشه استفاده میشود.
۵. فریم
فریم، معمولاً از پروفیل آلومینیوم، اطراف پنل را دربر میگیرد و باعث افزایش استحکام مکانیکی آن میشود. این فریم همچنین امکان نصب پنل روی سازههای مختلف را فراهم میکند. پروفیلهای آلومینیومی مورد استفاده در این بخش معمولاً با فرآیند اکستروژن آلومینیوم تولید میشوند و میتوانند بر اساس طراحی پنل، ابعاد، نوع اتصال و الزامات سازهای، دارای مقاطع و شکلهای مختلفی باشند. در واقع فریم آلومینیومی بعنوان استراکچر پنل خورشیدی تنها یک پوشش ظاهری برای پنل نیست، بلکه نقش مهمی در ایجاد استحکام مکانیکی، محافظت از لبههای شیشه و سلولهای خورشیدی و فراهم کردن امکان اتصال پنل به سازه نگهدارنده دارد.
۶. جعبه اتصال و کابلها
در قسمت پشت پنل معمولاً یک جعبه اتصال یا Junction Box وجود دارد که اتصالات الکتریکی پنل در آن قرار گرفتهاند. کابلها و کانکتورها نیز برق تولیدشده را به پنلهای دیگر یا تجهیزات سیستم منتقل میکنند.
انواع پنل خورشیدی
پنلهای خورشیدی را میتوان بر اساس فناوری ساخت سلولها به چند گروه اصلی تقسیم کرد.
پنل خورشیدی مونوکریستال
پنلهای مونوکریستال از سلولهایی ساخته میشوند که ساختار بلوری یکنواختتری دارند. این پنلها معمولاً بازده بالایی دارند و برای مکانهایی که فضای نصب محدود است، گزینه مناسبی محسوب میشوند. به همین دلیل در بسیاری از پروژههای مسکونی و تجاری مورد استفاده قرار میگیرند.
پنل خورشیدی پلیکریستال
در پنلهای پلیکریستال از ساختارهای چندبلوری سیلیکون استفاده میشود. این فناوری در گذشته سهم قابل توجهی از بازار پنلهای خورشیدی را در اختیار داشت و به دلیل فرآیند تولید متفاوت، از نظر اقتصادی مزایایی داشت؛ هرچند امروزه در بسیاری از پروژهها فناوریهای جدیدتر و پنلهای مونوکریستال با راندمان بالاتر ترجیح دارند.
پنلهای لایه نازک
در فناوری Thin-Film، ماده فتوولتائیک به صورت لایههای بسیار نازک روی یک بستر مانند شیشه، فلز یا مواد دیگر قرار میگیرد. این فناوری میتواند در برخی کاربردهای خاص، بهخصوص جایی که وزن، انعطافپذیری یا ویژگیهای ظاهری اهمیت دارد، مورد استفاده قرار گیرد. از فناوریهای شناختهشده این گروه میتوان به CdTe و CIGS اشاره کرد.
پنل خورشیدی خانگی چیست؟

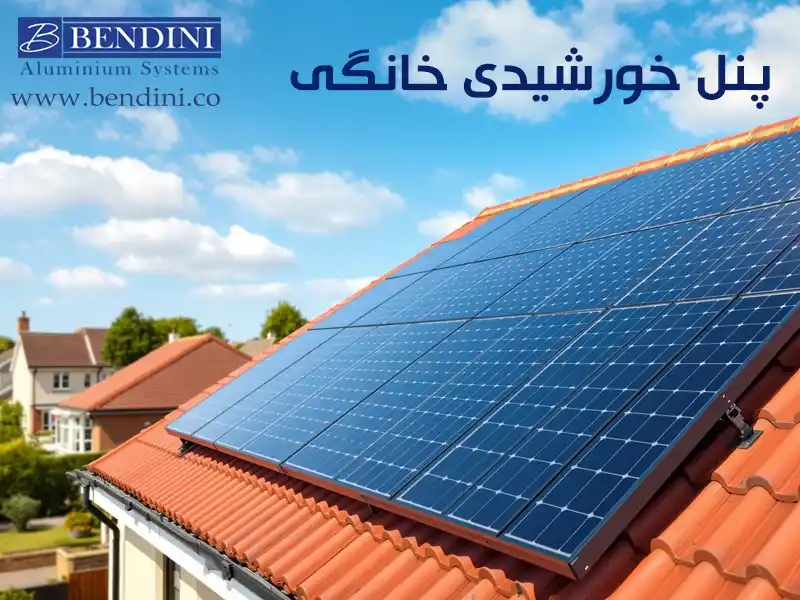

پنل خورشیدی خانگی سیستمی فتوولتائیک است که برای تأمین بخشی یا تمام برق مورد نیاز یک خانه نصب میشود. این سیستم معمولاً روی پشتبام ساختمان قرار میگیرد، زیرا پشتبام فضای مناسبی برای دریافت نور خورشید فراهم میکند و امکان استفاده از سطح بلااستفاده ساختمان را به وجود میآورد.
در یک سیستم خانگی متصل به شبکه، پنلها برق DC تولید میکنند و اینورتر آن را به AC تبدیل میکند. برق تولیدشده میتواند برای روشنایی، یخچال، سیستمهای سرمایشی و گرمایشی، تجهیزات الکتریکی و سایر مصرفکنندههای ساختمان استفاده شود.
در صورتی که سیستم به باتری مجهز باشد، برق اضافی میتواند در باتری ذخیره شود تا در ساعات بدون تابش یا در شرایط خاص مورد استفاده قرار گیرد. بنابراین سیستمهای خانگی میتوانند به شکل متصل به شبکه، مستقل از شبکه یا هیبریدی طراحی شوند.
کاربرد پنل خورشیدی در ساختمانهای مسکونی
استفاده از پنل خورشیدی در خانهها کاربردهای متنوعی دارد، از جمله:
- تأمین بخشی از برق مصرفی ساختمان
- کاهش وابستگی به شبکه برق
- تأمین برق روشنایی
- تأمین انرژی تجهیزات الکتریکی
- تأمین برق سیستمهای سرمایشی و گرمایشی
- شارژ باتری و تجهیزات ذخیرهساز انرژی
- تأمین برق خانههای واقع در مناطق دورافتاده
- تأمین برق پمپهای آب و تجهیزات کشاورزی کوچک
- استفاده در خانههای ویلایی و ساختمانهای کممصرف
یکی از مزیتهای مهم سیستمهای خورشیدی خانگی، قابلیت توسعه تدریجی آنهاست؛ یعنی در صورت مناسب بودن زیرساخت و طراحی اولیه، میتوان ظرفیت سیستم را متناسب با افزایش مصرف یا نیاز خانوار افزایش داد.
پنل خورشیدی صنعتی چیست؟

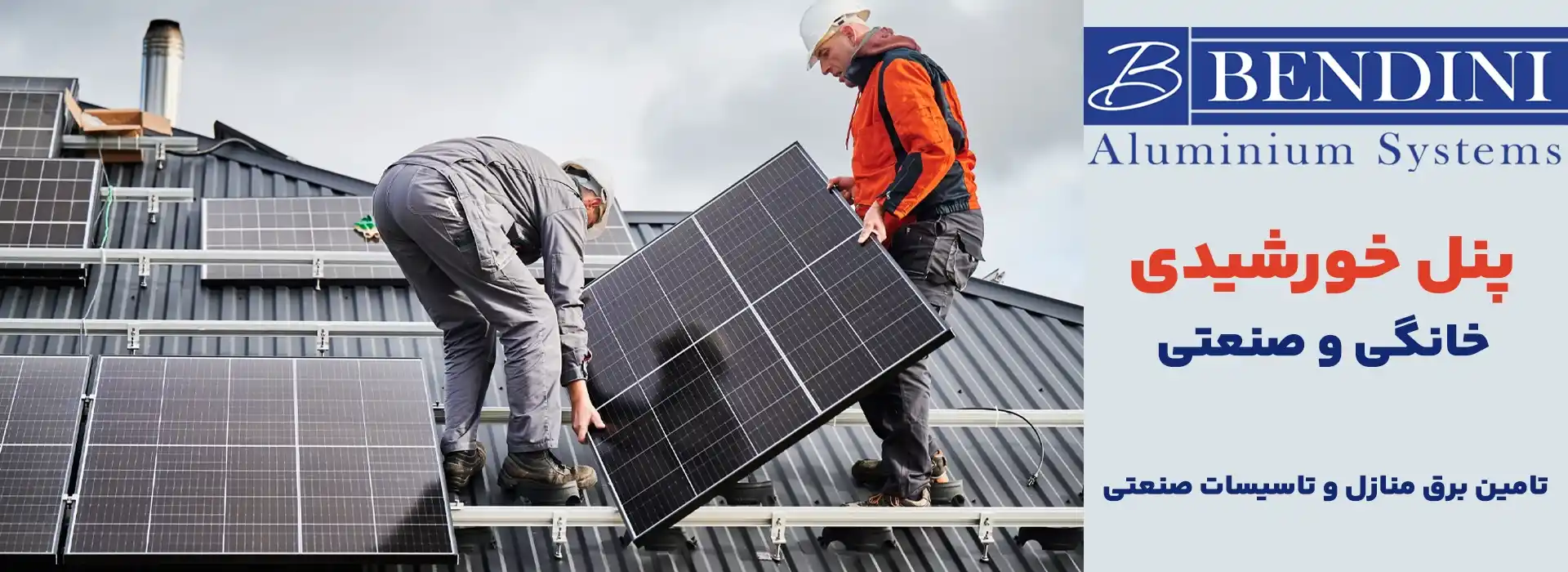

در پروژههای صنعتی، پنلهای خورشیدی معمولاً در مقیاسی بسیار بزرگتر از ساختمانهای مسکونی نصب میشوند. هدف از این سیستمها میتواند تأمین بخشی از برق مورد نیاز کارخانهها و کارگاهها، ساختمانهای تجاری و اداری، انبارها، سولهها، مزارع و مجموعههای صنعتی یا حتی تولید برق در مقیاس نیروگاهی باشد.
در این پروژهها تعداد زیادی پنل در قالب رشتههای متصل به یکدیگر (String) قرار میگیرند و مجموعهای از این رشتهها، آرایههای خورشیدی را تشکیل میدهند. برق تولیدشده توسط این آرایهها پس از عبور از تجهیزات کنترلی و اینورترها، برای مصرف در مجموعه یا انتقال به شبکه برق آماده میشود.
فریم سولار پنل صنعتی
یکی از اجزای مهم در ساخت و نصب پنلهای خورشیدی، فریم یا قاب نگهدارنده پنل است. این فریم معمولاً از پروفیل آلومینیومی صنعتی ساخته میشود. استفاده از آلومینیوم در ساخت فریم پنلهای خورشیدی به دلیل وزن نسبتاً کم، استحکام مناسب، مقاومت در برابر خوردگی و قابلیت شکلدهی و اکستروژن این فلز اهمیت زیادی دارد. از آنجا که پنلها در محیطهای بیرونی و در معرض تابش خورشید، رطوبت، بارندگی و تغییرات دمایی قرار دارند، استفاده از پروفیلهای آلومینیومی مقاوم میتواند به افزایش دوام و استحکام ساختار پنل کمک کند.
در پروژههای صنعتی بزرگ، علاوه بر فریم آلومینیومی خود پنل، از پروفیلها و مقاطع آلومینیومی یا فولادی در سازههای نصب پنلهای خورشیدی نیز استفاده میشود. این سازهها باید بتوانند وزن پنلها یا همان استراکچر پنل خورشیدی را تحمل کرده و در برابر عواملی مانند باد، بارندگی و شرایط محیطی مقاومت کافی داشته باشند. به همین دلیل، طراحی و انتخاب صحیح پروفیل آلومینیومی برای فریم و سازه پنل خورشیدی یکی از بخشهای مهم در تولید و نصب سیستمهای فتوولتائیک محسوب میشود. تولیدکنندگان پروفیل آلومینیوم صنعتی نیز با طراحی مقاطع اختصاصی میتوانند پروفیلهای مورد نیاز برای فریم پنل، ریلهای نصب و سایر اجزای سازهای سیستمهای خورشیدی را تولید کنند.
کاربرد پنل خورشیدی در صنعت
پنلهای خورشیدی در بخش صنعتی و تجاری کاربردهای گستردهای دارند. برخی از مهمترین کاربردها عبارتاند از:
تأمین برق کارخانهها
کارخانهها معمولاً مصرف برق بالایی دارند و بخشی از انرژی مورد نیاز آنها را میتوان از طریق سیستم فتوولتائیک تأمین کرد. نصب پنل روی سقف سولهها یکی از روشهای استفاده از فضاهای موجود برای تولید انرژی است.
تولید برق در نیروگاههای خورشیدی
در نیروگاههای خورشیدی، تعداد بسیار زیادی پنل در کنار یکدیگر نصب میشوند و برق تولیدی پس از تبدیل و تنظیم، به شبکه انتقال داده میشود. اندازه این پروژهها میتواند از سامانههای کوچک تا نیروگاههای بسیار بزرگ متغیر باشد. ساختار ماژولار فناوری فتوولتائیک باعث میشود سیستمها در مقیاسهای مختلف طراحی شوند.
تأمین برق تجهیزات صنعتی
از پنل خورشیدی میتوان برای تأمین انرژی برخی تجهیزات مانند پمپها، سیستمهای تهویه، تجهیزات کنترلی، روشنایی محوطه و ماشینآلات متناسب با ظرفیت سیستم استفاده کرد.
پمپهای آب و کشاورزی
یکی از کاربردهای مهم انرژی خورشیدی، تأمین برق پمپهای آب است. این راهکار بهویژه در مناطقی که دسترسی به شبکه برق دشوار یا پرهزینه است، اهمیت زیادی دارد.
ساختمانهای تجاری و اداری
مراکز تجاری، ادارات، انبارها و سولهها نیز میتوانند با نصب پنلهای خورشیدی روی پشتبام یا زمین مجاور، بخشی از انرژی مورد نیاز خود را تولید کنند.
تفاوت پنل خورشیدی خانگی و صنعتی
تفاوت اصلی سیستمهای خانگی و صنعتی در مقیاس، ظرفیت تولید، نوع تجهیزات، نحوه طراحی و سطح پیچیدگی پروژه است. سیستم خانگی معمولاً برای تأمین برق یک واحد یا ساختمان طراحی میشود و تعداد پنلها و تجهیزات آن محدودتر است؛ در حالی که سیستم صنعتی ممکن است از صدها یا هزاران پنل تشکیل شود. در پروژههای صنعتی همچنین موضوعاتی مانند طراحی دقیق آرایهها، مدیریت توان، حفاظت الکتریکی، اتصال به شبکه، ترانسفورماتورها، مانیتورینگ و نگهداری اهمیت بسیار بیشتری پیدا میکند.
با این حال، اصول بنیادی هر دو سیستم یکسان است: سلول خورشیدی نور را به برق DC تبدیل میکند، پنلها برق تولیدشده را جمعآوری میکنند، آرایه خورشیدی ظرفیت تولید را افزایش میدهد و اینورتر برق را برای مصرف یا اتصال به شبکه آماده میکند.
جمعبندی
پنل خورشیدی یکی از مهمترین فناوریهای تولید انرژی تجدیدپذیر است که میتواند از یک خانه کوچک تا یک مجموعه صنعتی و نیروگاه بزرگ مورد استفاده قرار گیرد. این پنلها با استفاده از اثر فتوولتائیک، انرژی نور خورشید را مستقیماً به برق DC تبدیل میکنند و پس از عبور از اینورتر، امکان استفاده از آن برای تجهیزات الکتریکی فراهم میشود. انتخاب پنل مناسب تنها به قیمت یا توان اسمی آن محدود نمیشود؛ عواملی مانند نوع سلول، راندمان، فضای در دسترس، شرایط آبوهوایی، جهت و زاویه نصب، نوع اینورتر، ظرفیت مورد نیاز، وجود یا عدم وجود باتری و نحوه اتصال به شبکه نیز باید در طراحی سیستم مورد توجه قرار گیرد. یک سیستم خورشیدی زمانی میتواند عملکرد مطلوب و اقتصادی داشته باشد که تمام این اجزا به صورت هماهنگ و متناسب با نیاز پروژه انتخاب و طراحی شوند.
در نهایت، پنل خورشیدی خانگی راهکاری مناسب برای تولید برق در مقیاس ساختمانهای مسکونی و پنل خورشیدی صنعتی ابزاری برای تولید انرژی در مقیاسهای بزرگتر تجاری، صنعتی و نیروگاهی است. توسعه این فناوری میتواند به کاهش وابستگی به منابع فسیلی، افزایش تنوع منابع انرژی و استفاده مؤثرتر از انرژی تابشی خورشید کمک کند.
